Универсальная машина со сверхминизирующей защитой от помех представляет собой универсальную машину с защитой от помех спутниковой навигации для нужд БПЛА малого и среднего размера и других отраслей промышленности, которая поддерживает защиту от широкополосных помех и функцию позиционирования сигналов Beidou B1 и точки частоты GPS.Внутренняя интегрированная антенная решетка, компоненты с защитой от помех и приемник спутниковой навигации с миниатюризованными, легкими и недорогими характеристиками.
нфункция продукта

1.Прием сигнала RNSS

1) С функцией приема сигналов RNSS от навигационных спутников, таких как Beidou-3 и GPS.

2) Гражданский код: B1C, B1I и GPS L1.

2.Функция защиты от помех

Благодаря функции защиты от помех частотных точек B1 и L1 он может подавлять узкополосные помехи, широкополосные помехи, импульсные помехи, помехи развертки, помехи гаусского языка и другие помехи подавления.

3.Обновление программного обеспечения

С помощью функции обновления программного обеспечения вы можете обновить модуль защиты от помех и модуль приемника через последовательный порт.

4.Система самопроверки

Он имеет функции самопроверки и проверки состояния.

5.Функция защиты от горения

Непрерывная мощность W составляет не менее 10 Вт.

нповедение электричества

1.Частота работы

B1I:1561,98 МГц;L1/B1C:1575,42 МГц

2.Эффективность защиты от помех

Однонаправленные помехи ≥ 95 дБн

Двунаправленные помехи ≥ 85 дБc

Трехнаправленные помехи ≥ 80 дБн

3.Точность позиционирования

Горизонтальная собственность 10 метров

Высота 15 метров.

4.Точность измерения скорости

0,2 м/секунд (95%)

5.Точность определения времени

≤100 нс(95%)

6.Рабочее напряжение

Входное напряжение от 5 до 17 В.

7.Потребляемая мощность ≤6 Вт

нОпределение интерфейса

Определения интерфейса показаны в следующей таблице:

1. Источник питания/интерфейс данных

Выбрано разъем ядра J30J-9 ZK, а контакт определяется следующим образом:

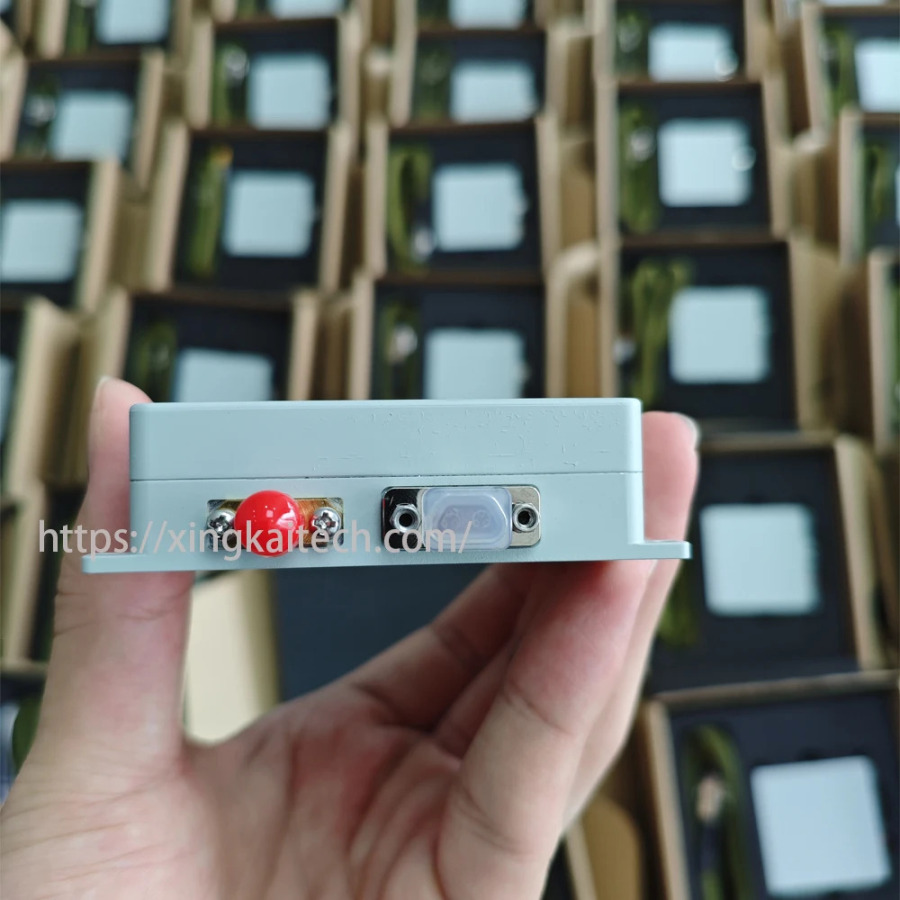

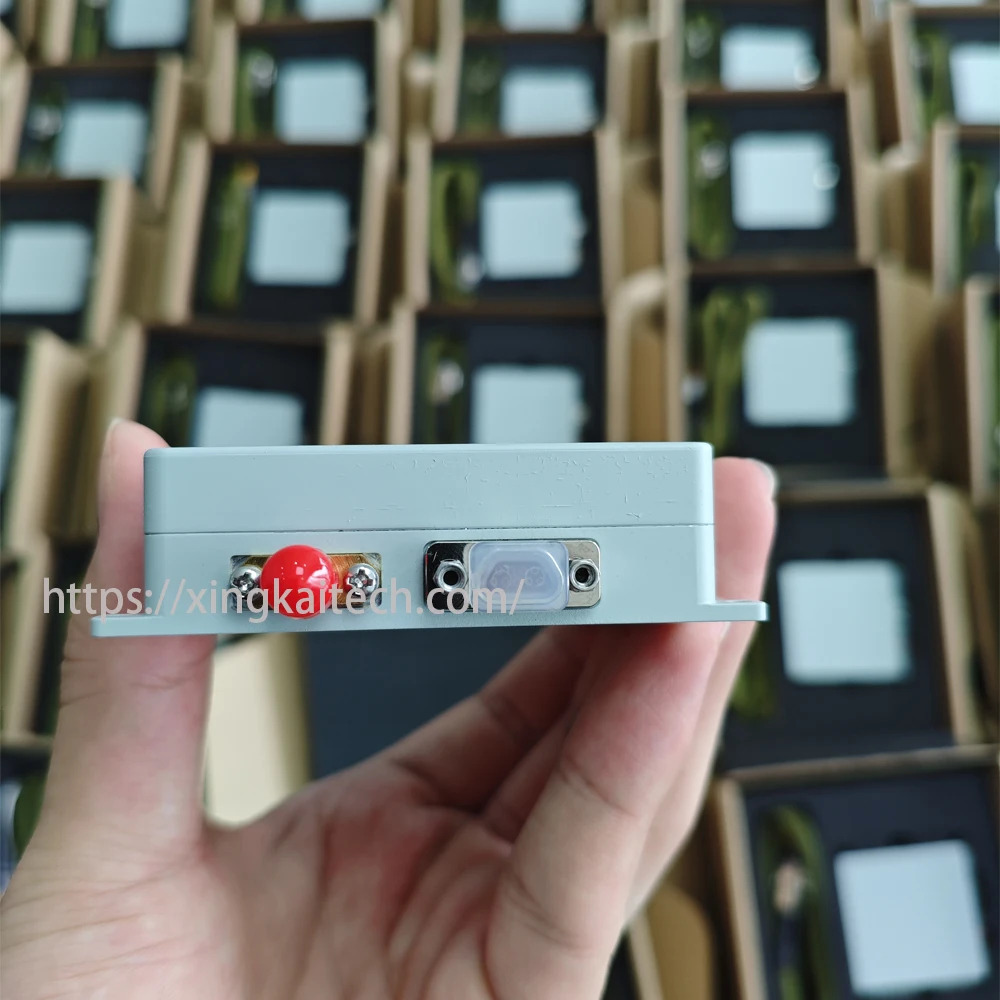

2.Радиочастотный интерфейс

1) Выходной интерфейс сигнала защиты от помех (зарезервированный), с использованием разъема SMA и для формы первой линии.

2) Уровень сигнала выходного сигнала B1 \ L1 составляет 70 ~ -60 дБм.

нструктурные требования

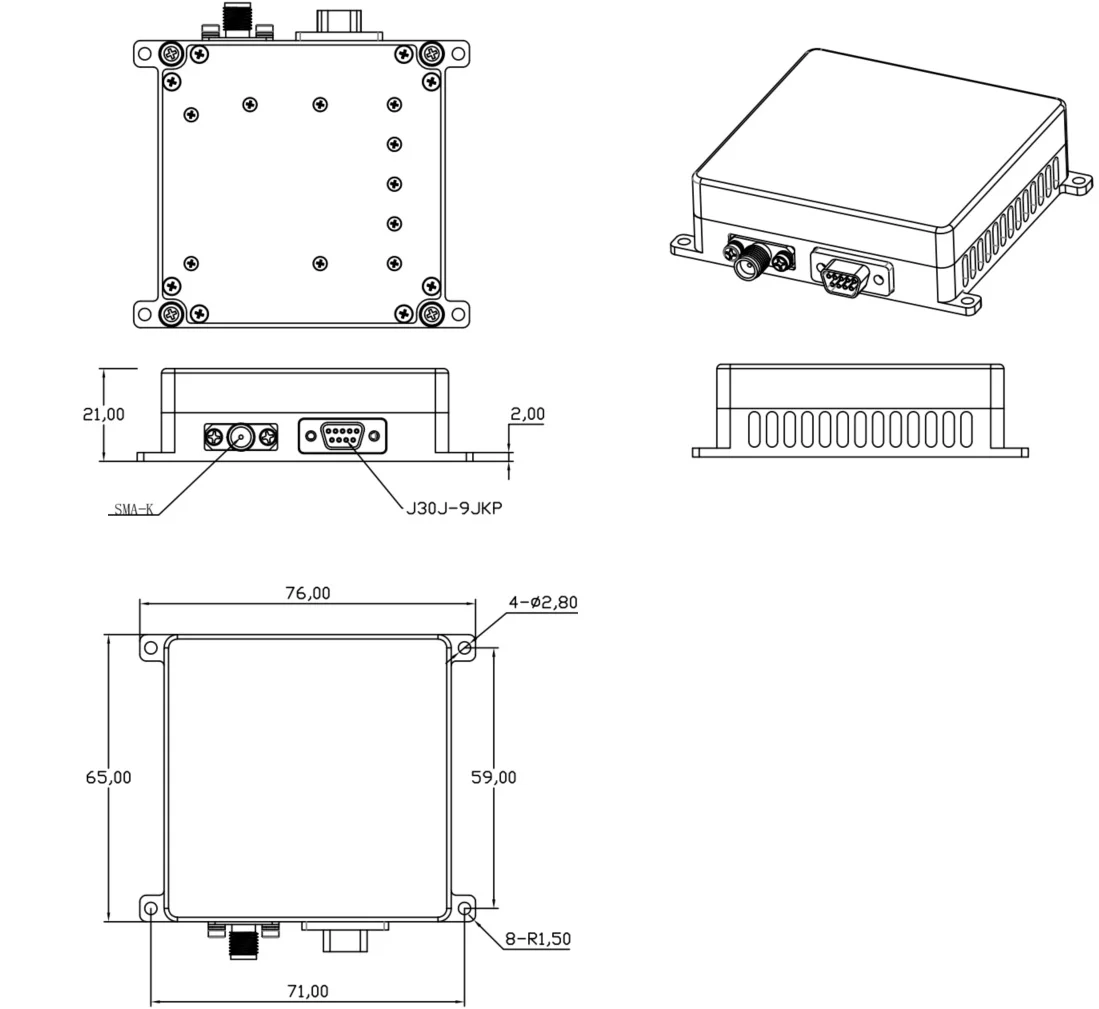

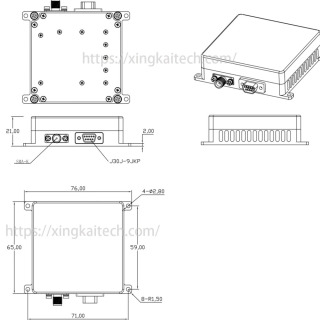

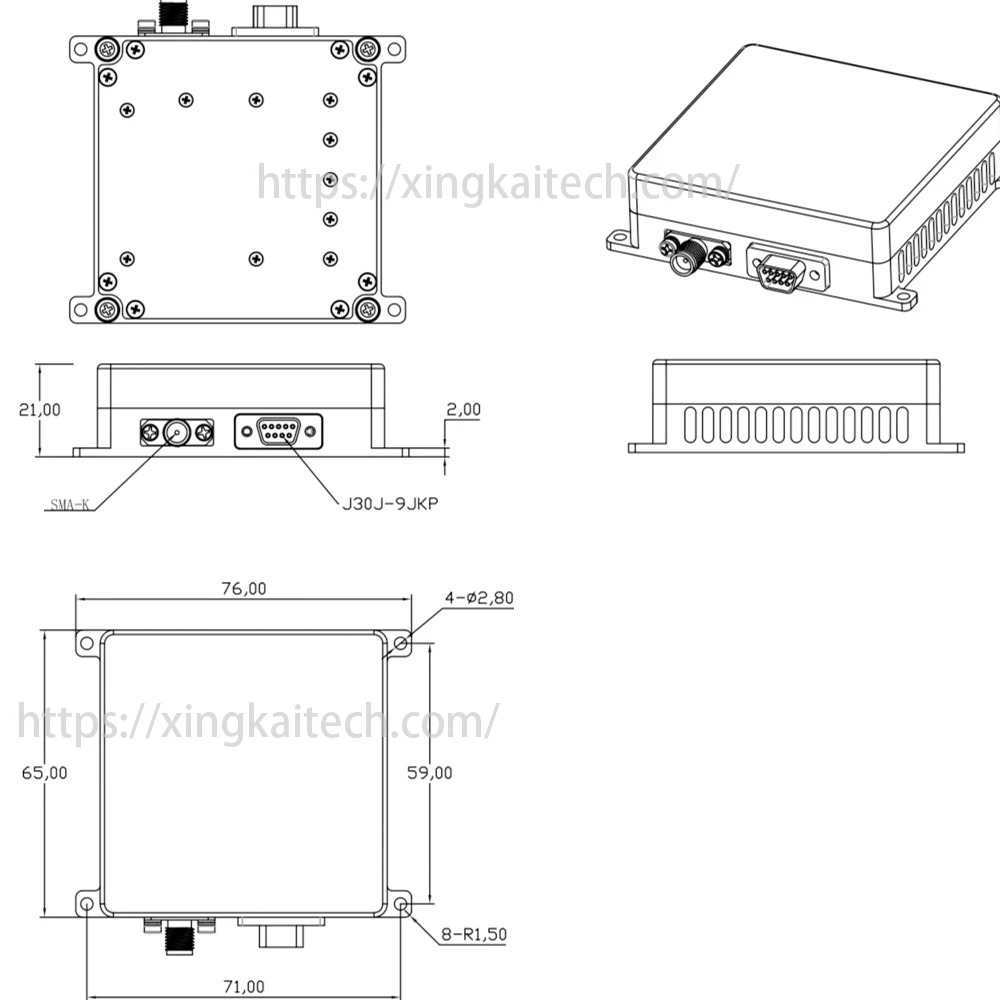

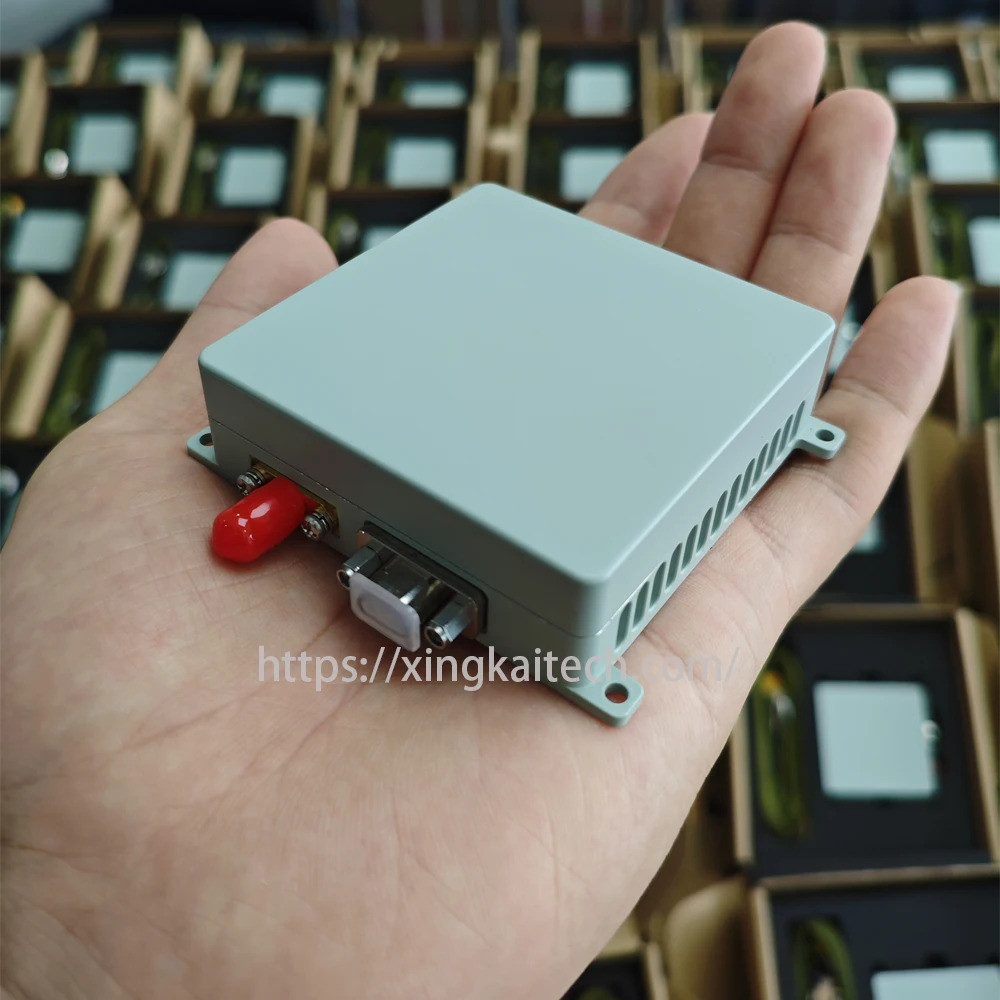

1、Габаритные размеры: 65x65x21 мм.

1、Вес: ≤130 г

2、Цвет: серый

нИдентификация продукта

нэкологическая пригодность

1.Рабочая температура: -40℃ ~ + 55℃

2.Температура хранения: -55℃ ~ + 70℃

3.Относительная влажность: температура: 40.℃; влажность: 96%

4.Дождь: соответствует требованиям испытания на дождь GJB150A.

нТипичные случаи применения

1. Мощность, связь, финансы и другие области безопасности времени

2. Подъемные автомобили, беспилотные автомобили, беспилотные корабли и другая навигационная безопасность.

3. Безопасность обороны и навигации

4. Высококачественная логистика и навигационная безопасность

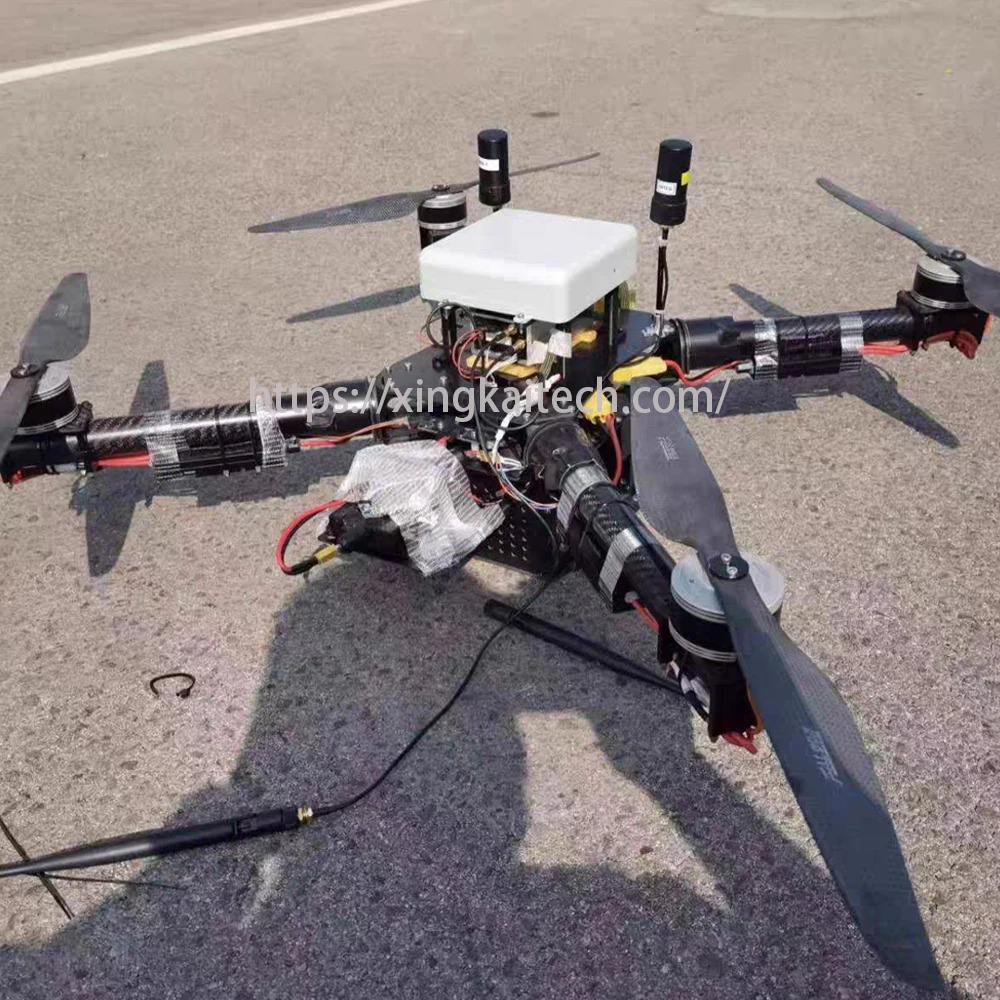

нОписание отношений подключения

1.Подключение электрического сигнала продукта и держателя платформы подключается в режиме низкочастотных данных.

2.Этот продукт имеет встроенный локатор, который может заменить обычную клемму позиционирования и антенну.Следующая принципиальная схема:

3. В режиме доступа к радиочастотному сигналу этот продукт заменяет обычную активную антенну. Следующая принципиальная схема.

4. При использовании инструмента USB-TTL для подключения к компьютеру не подключайте USB, чтобы повредить последовательный порт.

нУстановка и использование

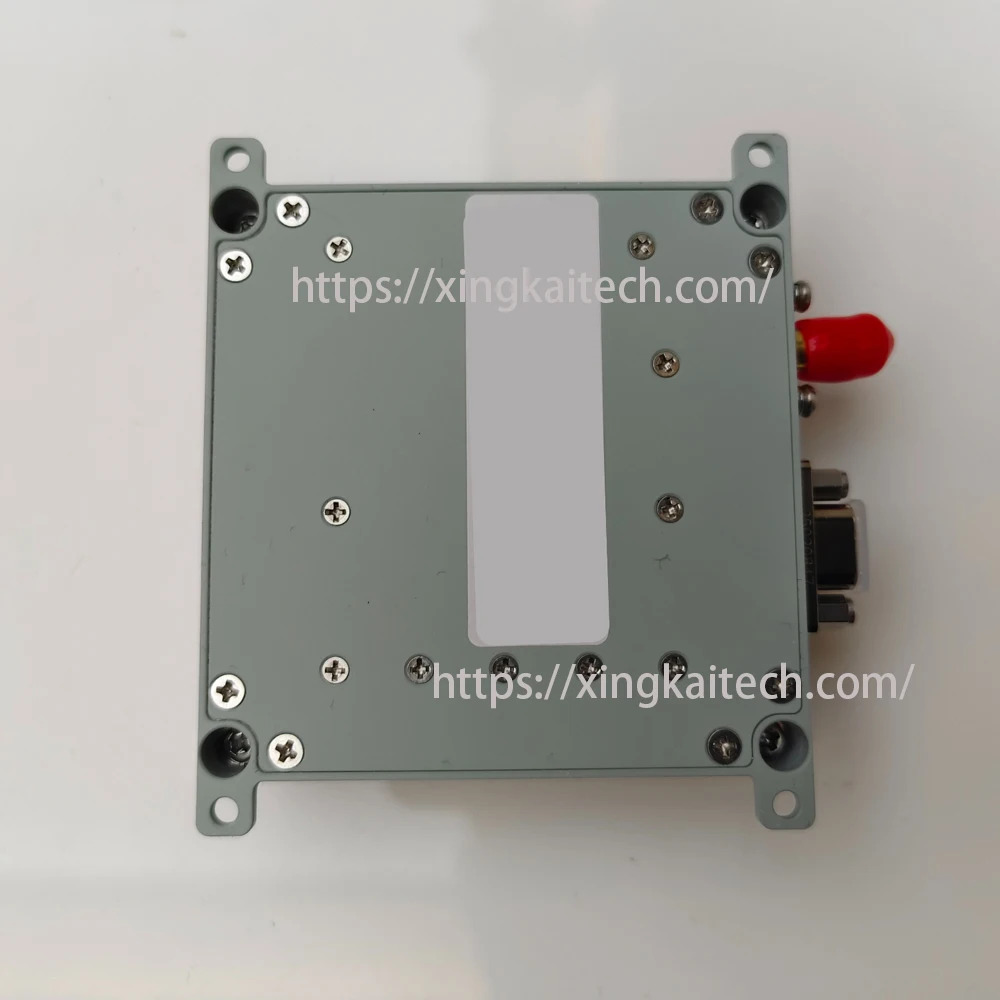

1. фиксированный

Установите крепление с помощью винтов М 2.

2. поставлять электричество

Используйте источник питания XT 30, напряжение источника питания 5-17 В, максимум не более 17 В, рекомендуется использовать 12 В.

3. Найдите подключение данных

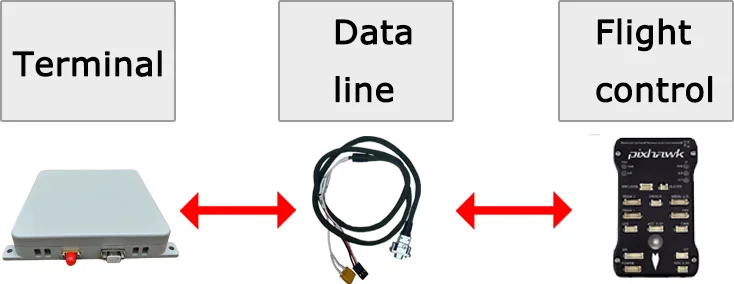

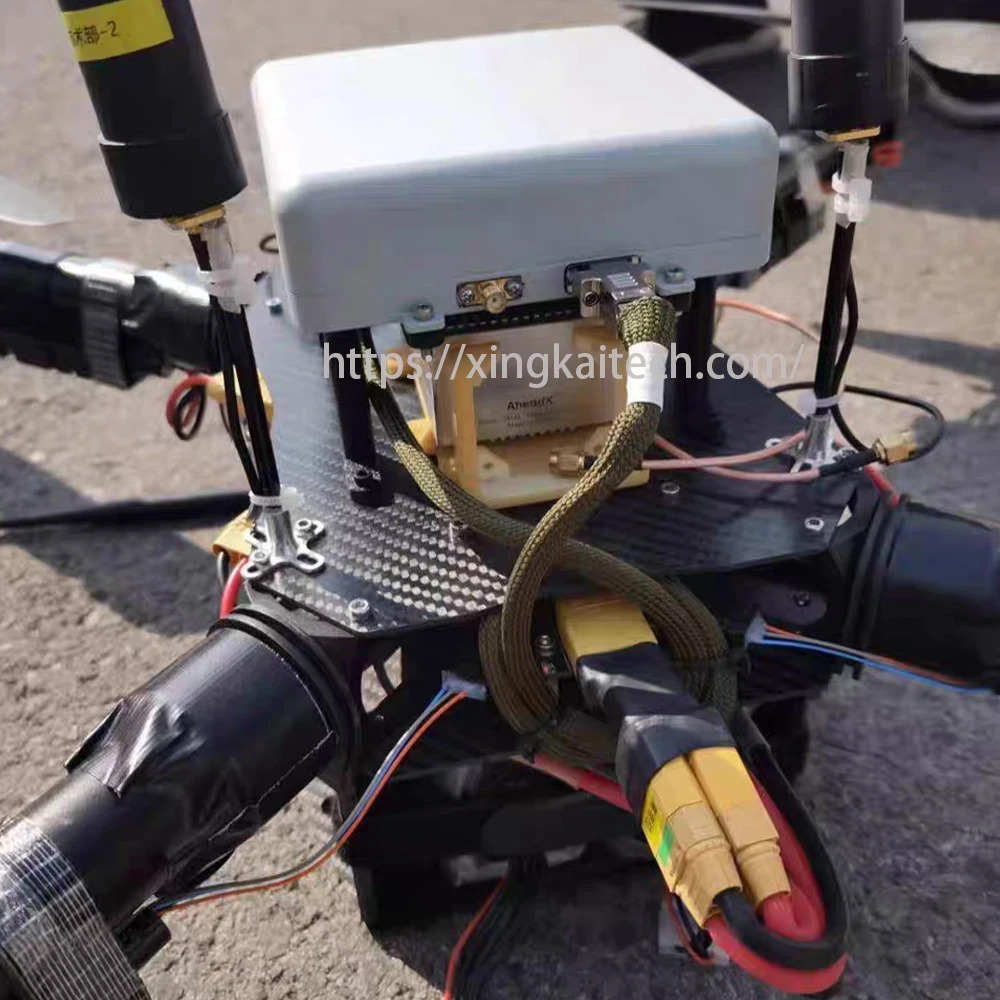

1) Подключите последовательный порт TTL линии DuPont этого продукта к последовательному порту GNSS управления полетом.

Подключите управление полетом к последовательному порту GNSS с помощью соответствующей линии передачи данных, предоставленной этим продуктом.Подключите один конец этикетки TX линии передачи данных к интерфейсу RX управления полетом, один конец этикетки RX к интерфейсу TX управления полетом, а один конец этикетки GND к интерфейсу GND управления полетом.

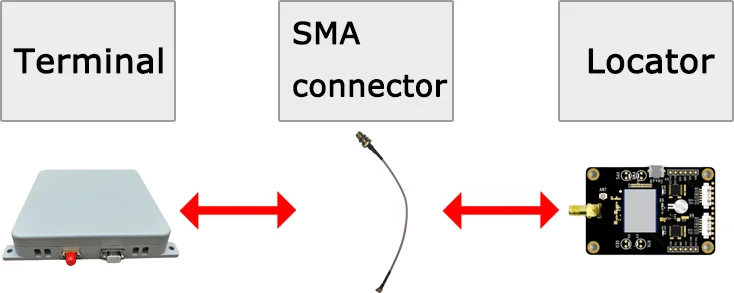

2) Используйте кабель SMA для подключения радиочастотного порта продукта к антенному порту локатора БПЛА.
