Промышленный сетевой релейный модуль Ethernet IP 2, пульт дистанционного управления, умный дом может быть разработан в два раза
Промышленный сетевой релейный модуль Ethernet IP 2, пульт дистанционного управления, умный дом может быть разработан в два раза
| Есть в наличии: 999 шт. | |
| Артикул: | AE-1005001631347514 |
398 000 UZS
Источником питания является вилка европейского стандарта.
Стандартная версия:
2-канальный нормально разомкнутый/закрытый релейный выход, 2-канальный вход переключателя
Версия мобильного пульта дистанционного управления:
2-канальный нормально разомкнутый/закрытый релейный выход, 2-канальный вход переключателя, мобильный пульт дистанционного управления
Введение в оборудование

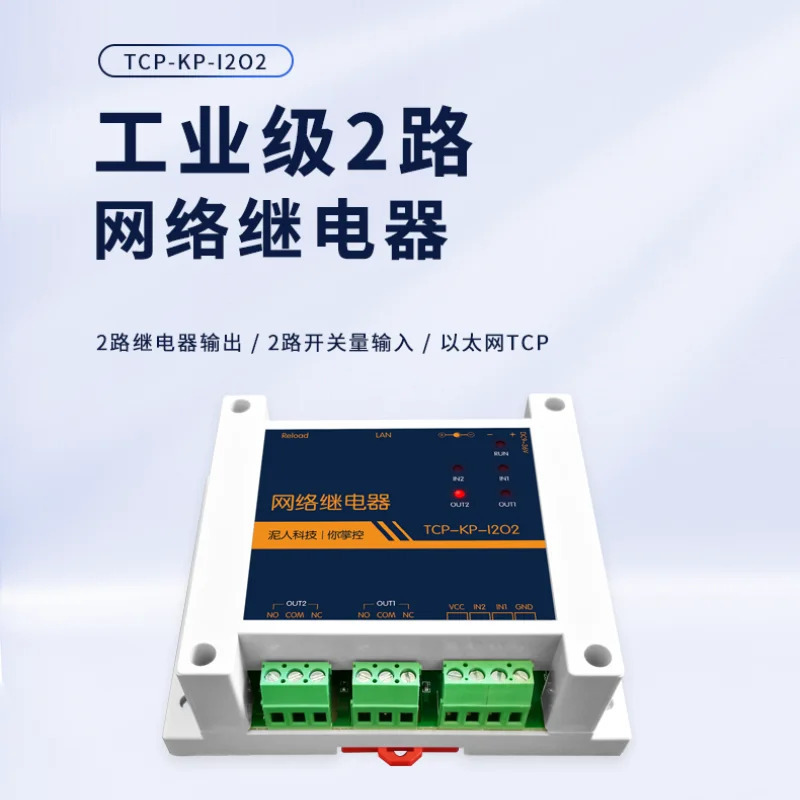

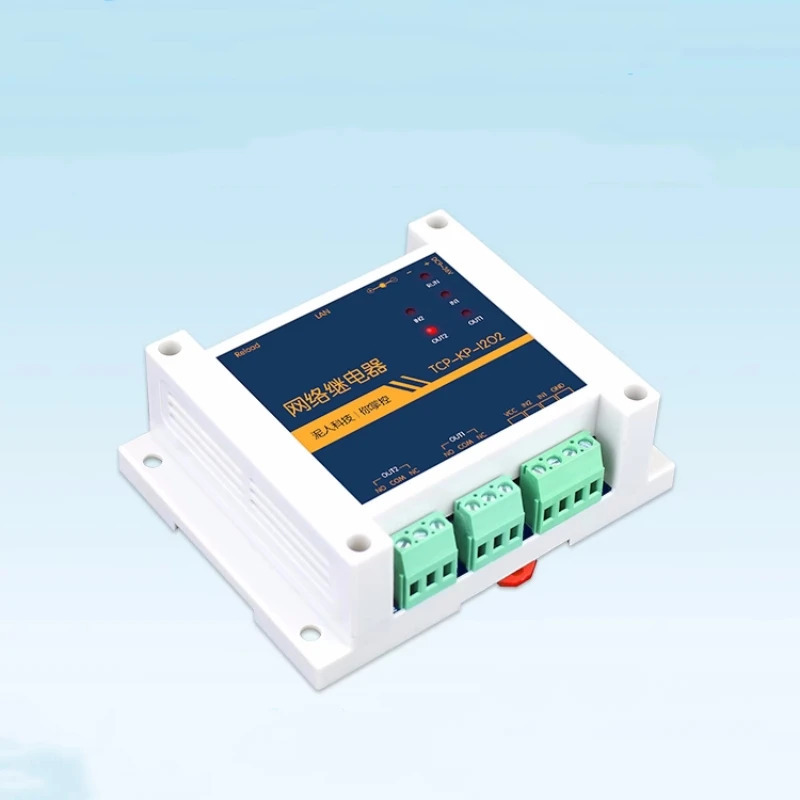

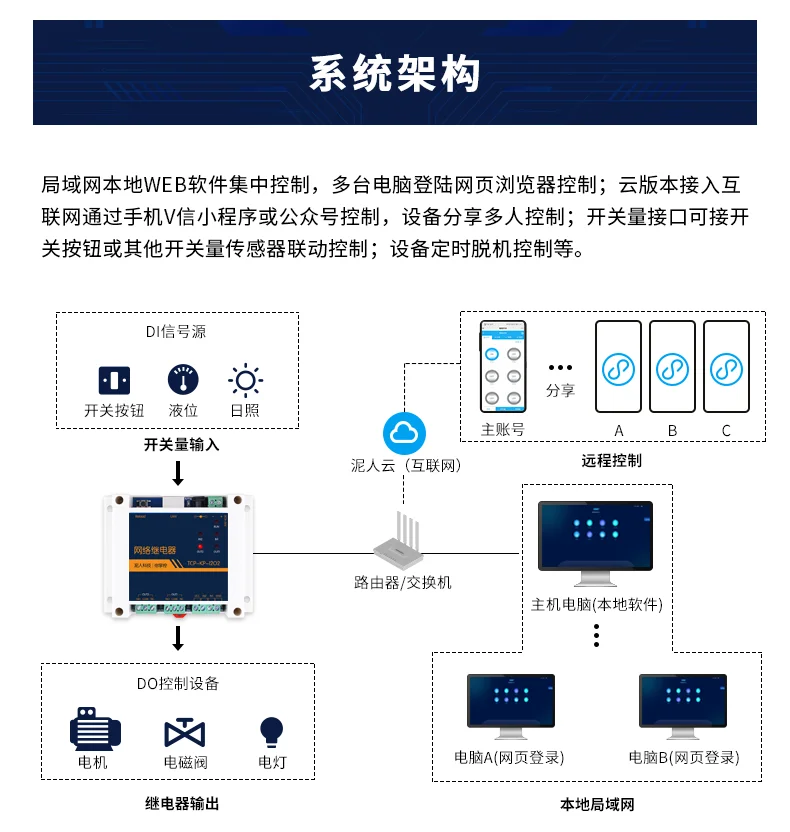

Сетевое реле TCP-KP-1202 — это устройство дистанционного управления IoT, представленное технологией Clayman.Он может осуществлять дистанционное управление и сбор данных в сети TCP.В оборудовании используется схема проектирования промышленного класса, оснащенная 32-битным процессором ARM и сетевым чипом 10/100M Ethernet.Он обладает характеристиками высокой скорости, высокой вычислительной мощности, высокой стабильности и сильной защиты от помех.Пользователи могут быть уверены в использовании в промышленной среде.Устройство поддерживает 2 релейных выхода, 2 изолированных входа, реле поддерживает управление в реальном времени, управление задержкой, управление связью вход-выход и другие методы управления, подходящие для использования в более разных случаях, чтобы удовлетворить потребности большего количества пользователей.Состояние входного интерфейса поддерживает пассивную загрузку и активную загрузку времени.

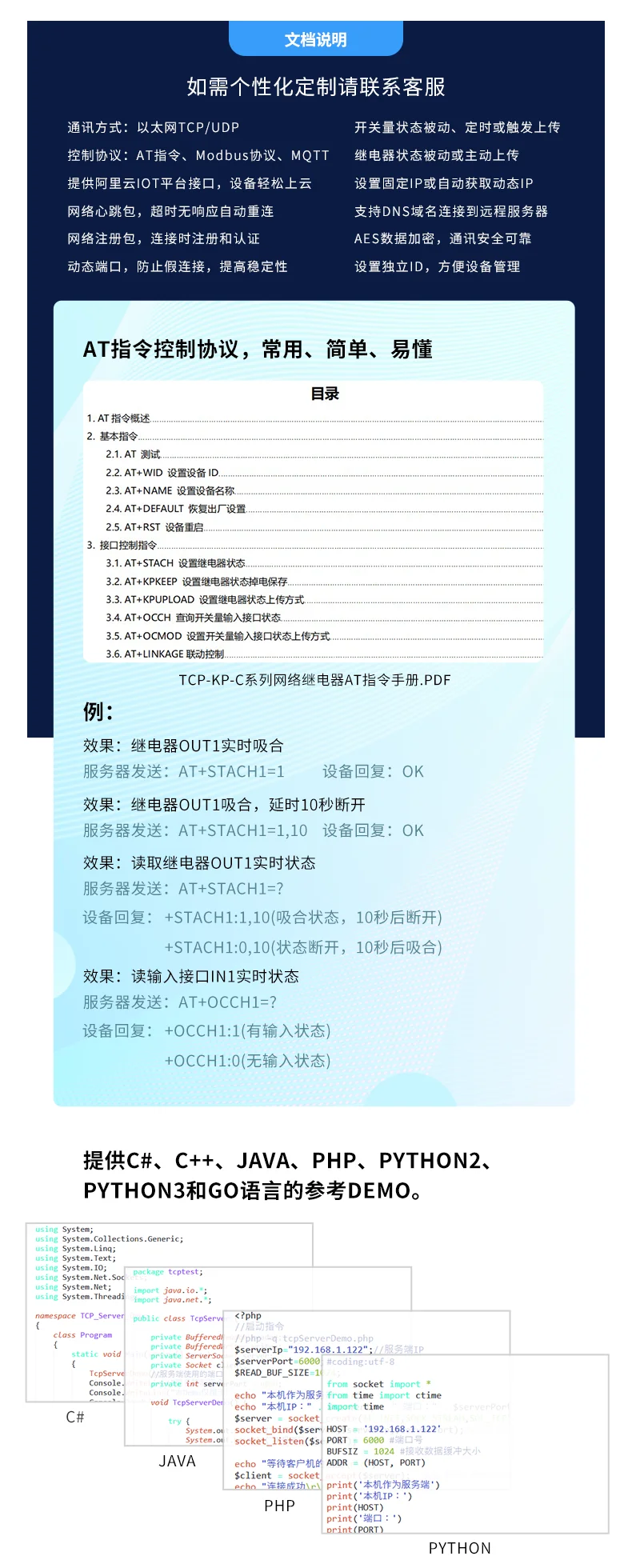

Пример инструкции по управлению.

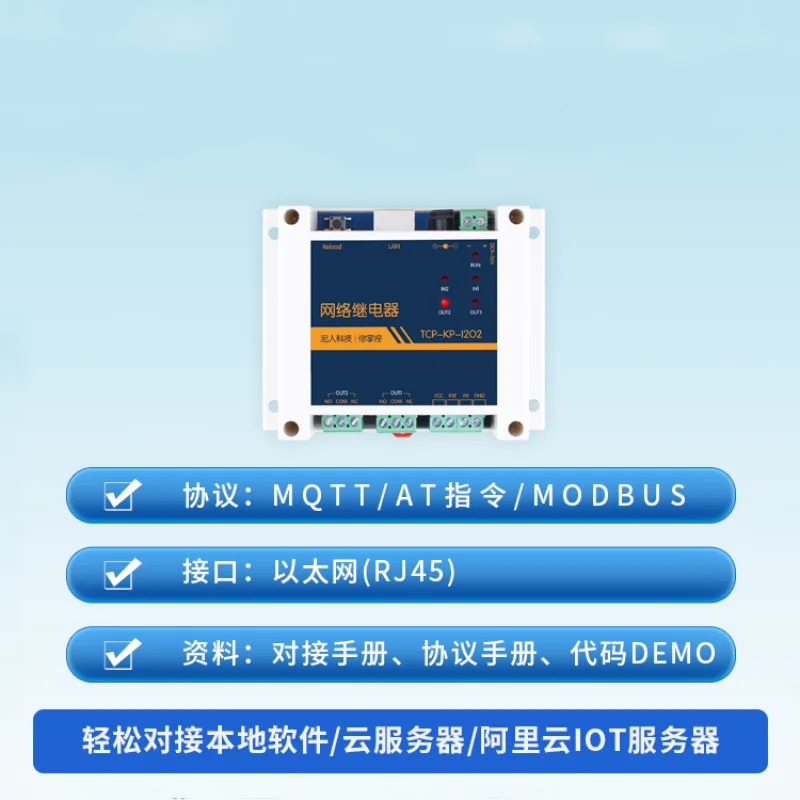

Вторичная разработка проста и удобна.Настройка параметров, управление реле и состояние входного интерфейса контролируются AT-командами.Команда AT находится в формате ACSII, и J заканчивается тем же разрывом линии автомобиля, например:
эффект | Отправка компьютера | Ответ сетевого реле |
Реле OUT1 подключается в режиме реального времени. | AT+STACH1=1 | ОК |
Реле OUT1 отключается в режиме реального времени. | AT+STACH1=0 | ОК |
Реле OUT втягивается, задержка составляет 10 секунд. | AT+STACH1=1,10 | ОК |
Реле OUT отключено, задержка составляет 10 секунд. | AT+STACH1=0,10 | ОК |
Считайте статус реле OUT1 в реальном времени | AT+STACH1=? | +STACH1::1:10 (статус сосания, отключен через 10 секунд) +STACH1::0:10 (отключенное состояние, втягивается через 10 секунд) |
Считайте состояние входного интерфейса IN1 в режиме реального времени. | АТ+ОКХ1=? | +ОКCH1:1 (с входом состояния) +ОСОБ 1::0 (без входного состояния) |
Более подробное описание команды AT см. «Мережевое реле серии TCP-KP-C» AT-командное руководство».
специальная функция
1.Управление реле в реальном времени, скорость реакции команды быстрая;

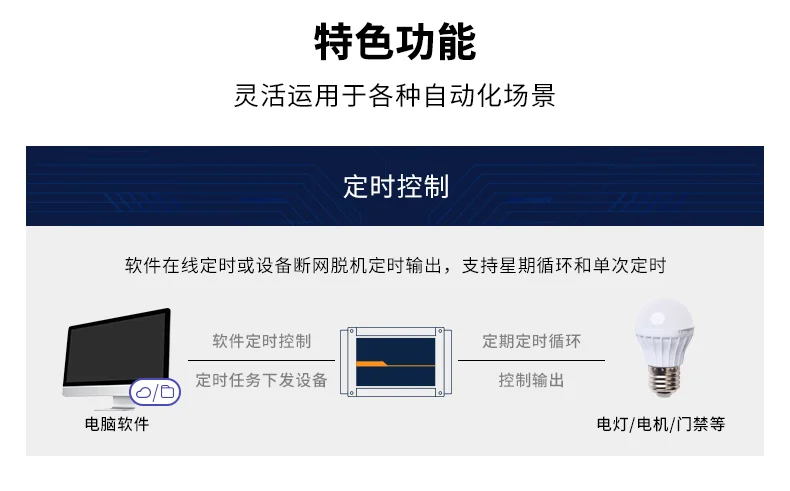

2.Управление задержкой реле, точная задержка, максимальная поддержка задержки 99999 секунд;
3.Состояние реле поддерживает сохранение при отключении питания и восстановление при включении питания;

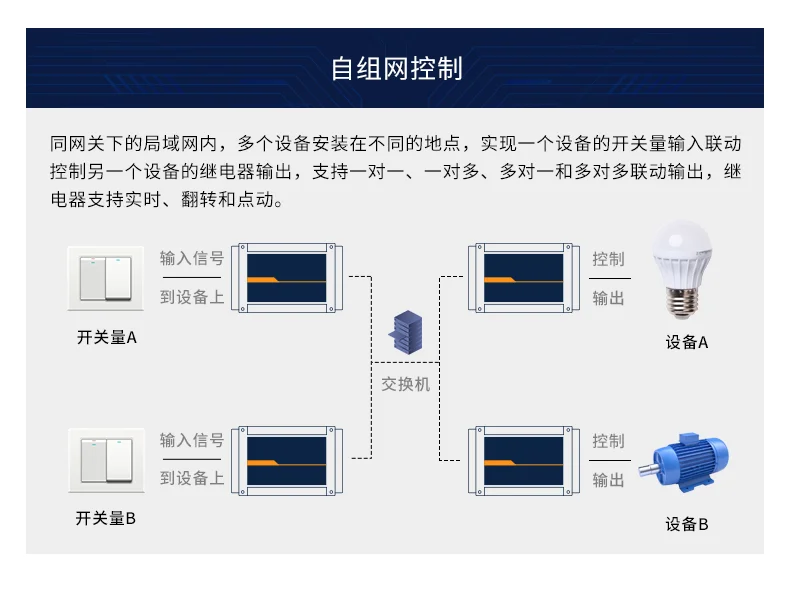

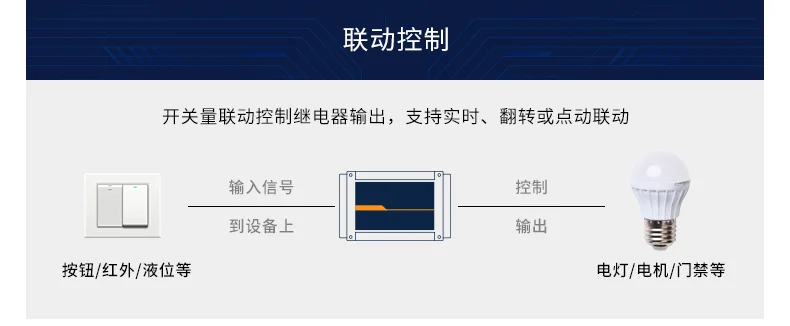

4.Связь на входе и выходе поддерживает связь в реальном времени, связь по толчке и контактную связь;
5.Состояние входного интерфейса поддерживает считывание пассивных инструкций и загрузку активного времени;
6.Сеть поддерживает четыре режима: TCP _Server, TCP _Client, UDP, UDP_ Server:
7.Статический IP-адрес можно установить или получить автоматически через DHCP.
8.Поддержка 5 соединений в режиме TCP_Server;
9.Поддержка разрешения доменного имени DNS, доступ к удаленному серверу:
10.Поддержка пакета сетевой регистрации для серверной регистрации и аутентификации;
11.Поддержка пакетов сердечного ритма сети, сеть автоматически повторно подключается при отсутствии ответа после тайм-аута;
12.Прошивку устройства можно обновить через сеть, а настройку можно выполнить без возвращения на завод;
13.С помощью кнопки сброса к заводским настройкам параметры устройства восстанавливаются до заводского состояния одной кнопкой;
14.Параметр сохраняется после отключения питания.Его не нужно сбрасывать после включения питания:

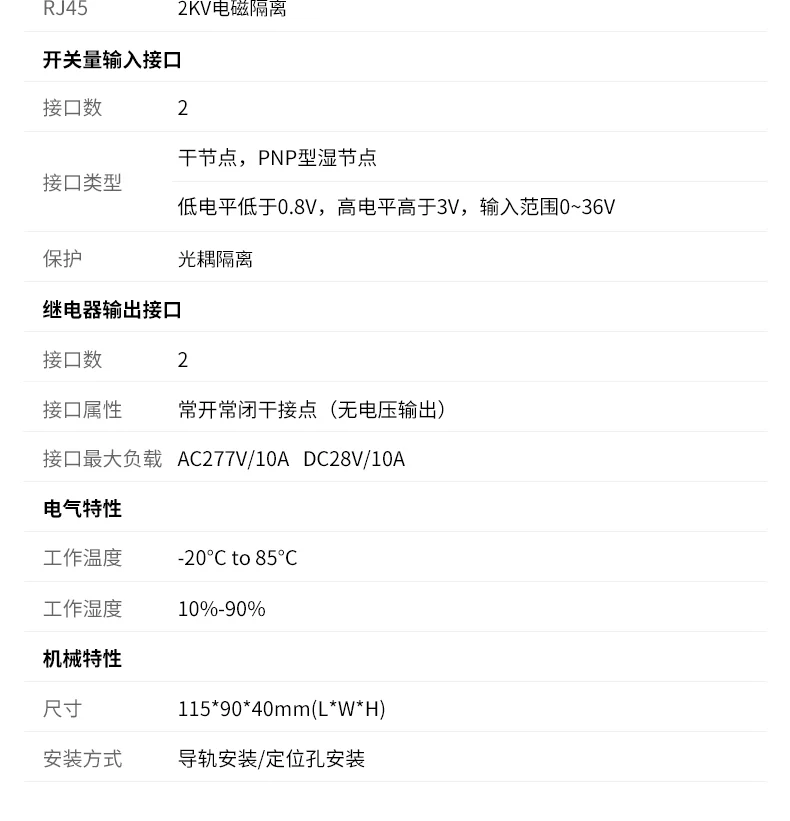

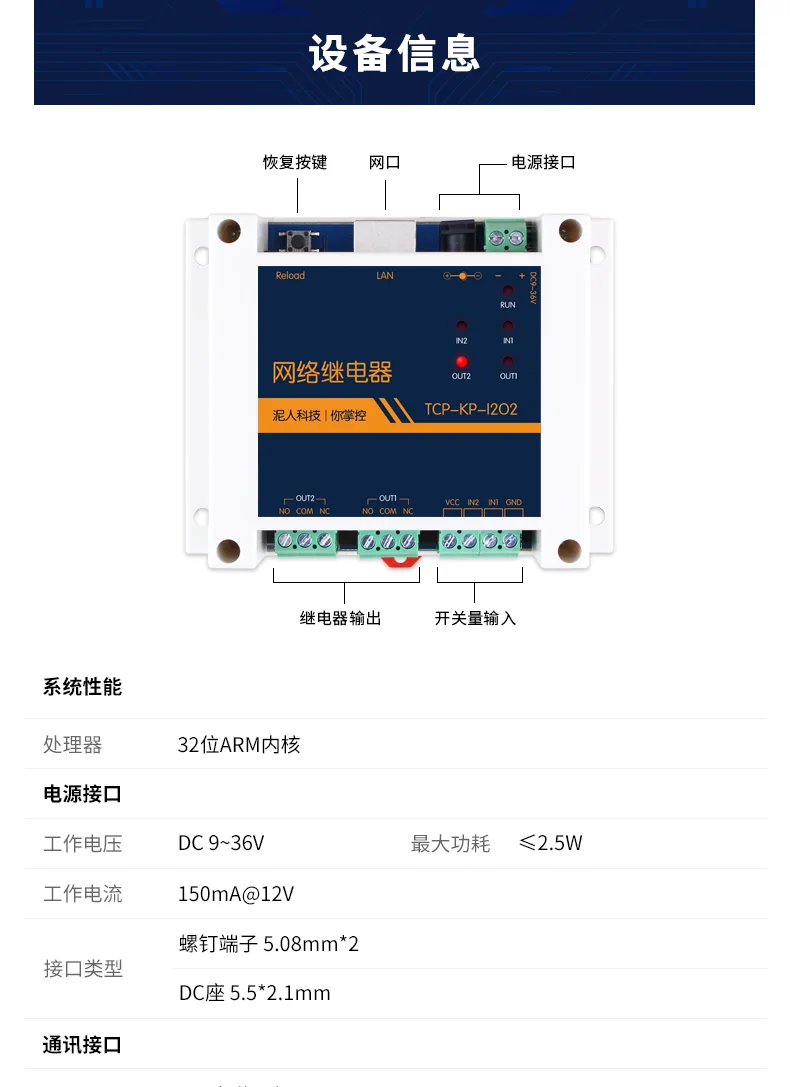

Характеристики оборудования
Производительность системы
1.Процессор (ЦП): 32-битный сердечник ARM
2.Рабочая частота: 72 МГц

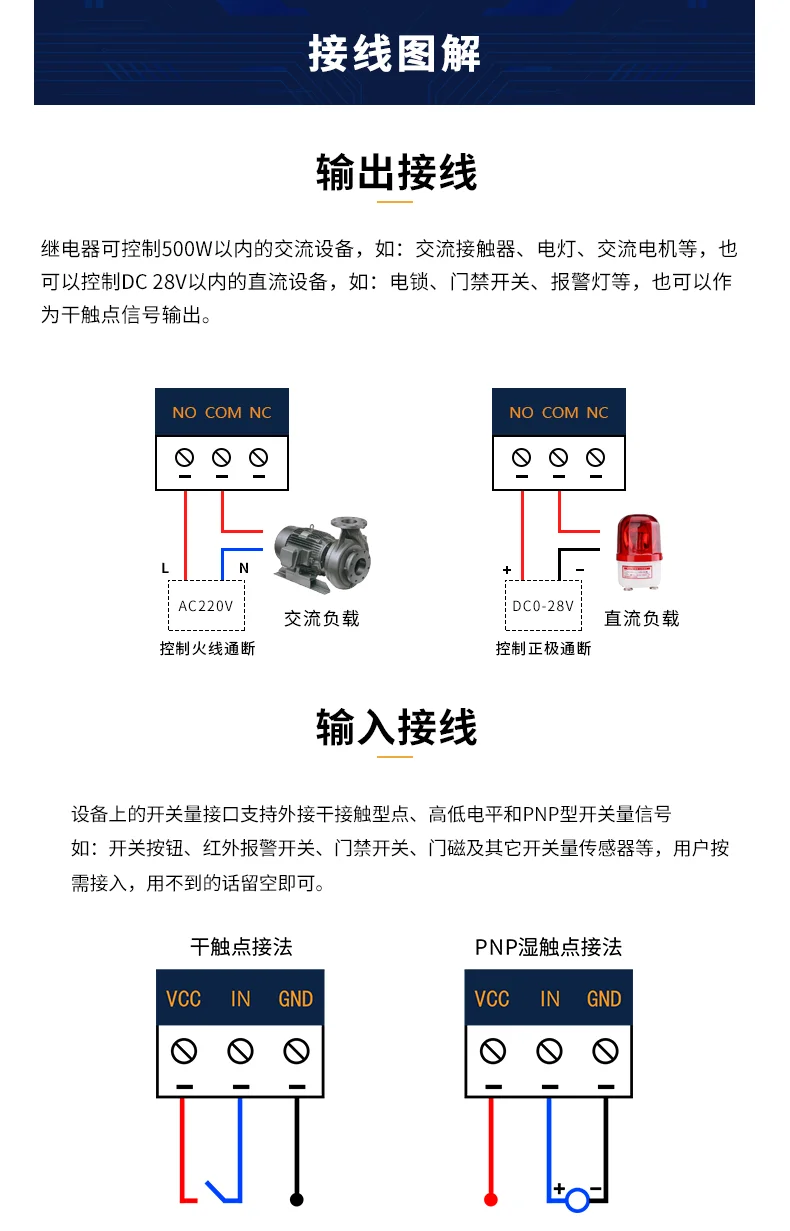

Выходной интерфейс
1.Спецификация интерфейса: терминал 3*5.08 мм, общий (COM) / Нормально открытый (NO) / Нормально закрытый (NC)
2.Количество: 2 дороги
3.Атрибут: сухой контакт (эквивалентно переключению, нет выхода напряжения)
4.Максимальная контактная нагрузка: 277 В переменного тока/10 А постоянного тока 30 В/10 А
5.Режим управления: сеть, входной интерфейс
входной интерфейс
1.Спецификация интерфейса: терминал 4*5.08 мм
2.Количество: 2 дороги
3.Атрибут: влажный контакт (входной источник питания), сухой контакт (3–30 В постоянного тока)
4.Защита: оптическая изоляция 1,5 кВ.
Сетевой интерфейс RJ45
1.Стандарт интерфейса: RJ45, 8-контактный
2.Номер разъема: 1 по умолчанию, 5 в режиме TCP_Server.
3. Ethernet LAN: 10/100 Мбит/с (адаптивный)
4.Режим работы: TCP_Client, TCP_Server, UDP, UDP_Server
5.Сетевые протоколы: IP, TCP, UDP, ARP, ICMP, IPV4, динамический порт, разрешение доменных имен и т. д.
6.Защита Электромагнитная изоляция 2 кВ
Основные параметры
1.Размер: с корпусом 11,5Д*90Ш*40В (мм).голая плата 91,8L*87W*17,5H (мм)

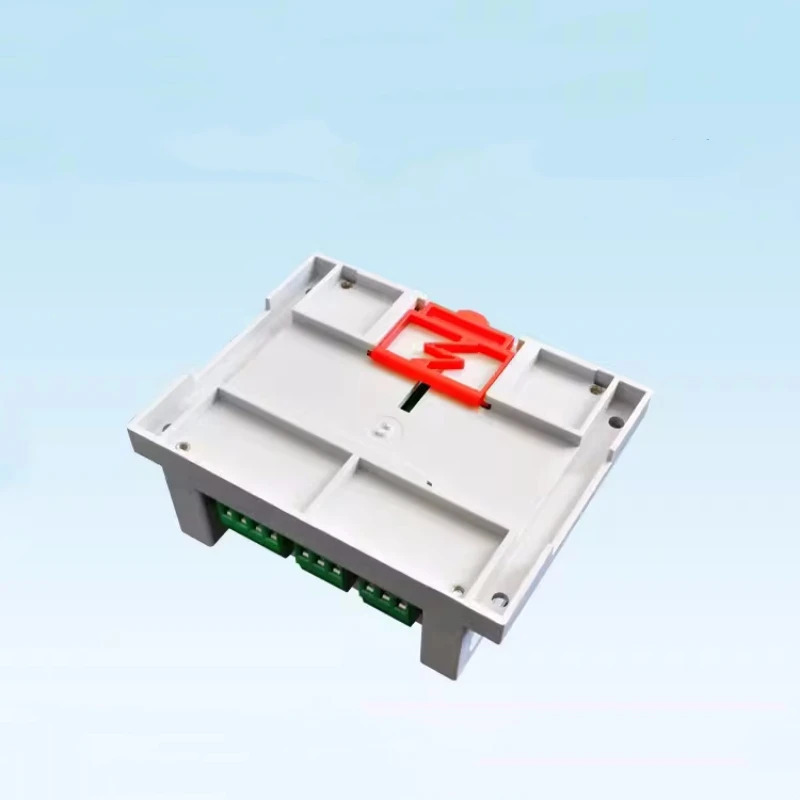

2.Способ установки: железная установка
3.Рабочее напряжение: 5~28 В постоянного тока
4.Рабочий ток: 120 мА (МАКС.) при 12 В
5.Потребляемая мощность: ≤ 2 Вт
6.Рабочая температура: -40° С ~ 85° C, промышленный класс
7.Температура хранения: -65° С ~ 150° C, промышленный класс
8. Рабочая влажность: 10%~90%, относительная влажность, отсутствие конденсации.
