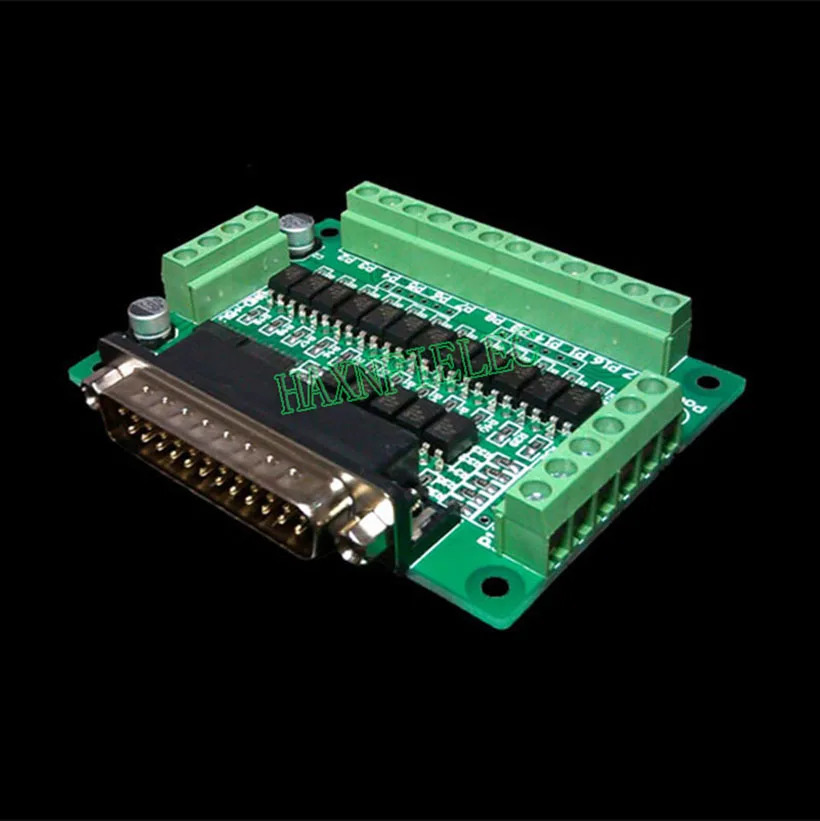

Плата интерфейса параллельного порта с ЧПУ Фотоэлектрическая изоляция 5 В постоянного тока

Поддержка KCAM4 EMC2/linuxCNC

Описание:

Параллельная интерфейсная плата LPT-CNC-A представляет собой высокопроизводительную интерфейсную плату с высокоскоростной оптической связью (EL817).Он использует новую технологию формирования импульсов для изоляции параллельного интерфейса и периферийных устройств компьютера и эффективной защиты компьютерного оборудования.Поэтому он очень подходит для непосредственного использования периферийных устройств компьютерного управления в качестве промышленных приложений.Это отличная интерфейсная карта для решения функции защиты от помех входного сигнала переключения поля и выходного сигнала цифрового управления.

Особенности:

1> Предоставьте дванадцать выходов OC (режим открытого коллектора),выходная предельная частота до 100 кГци пятиходовые фотоэлектрические входы синфазного сигнала с изоляцией.

2> Источник питания постоянного тока 5 В. На выходном конце не требуется источник питания.

3> Все выходные сигналы параллельного порта компьютера имеют форму триггера Schmitt для улучшения защиты от помех передачи цифрового сигнала.

4> Его можно использовать с программным обеспечением управления параллельным портом для промышленных приложений управления.

5> Поддерживает программное обеспечение для параллельного управления ЧПУ, такое как KCAM4, EMC2/linuxcnc и т. д., а Max поддерживает до 6 осей.

6> Его можно использовать с шаговым и сервоприводом всех импульсных и направленных сигналов для управления токарным станком и фрезерным станком для работы с числовым программным управлением.

7> Входной конец может быть подключен к внешнему механическому переключателю, оптопаре желобного типа, бесконтактному переключателю, предустановочному оптическому инструменту и т. д.

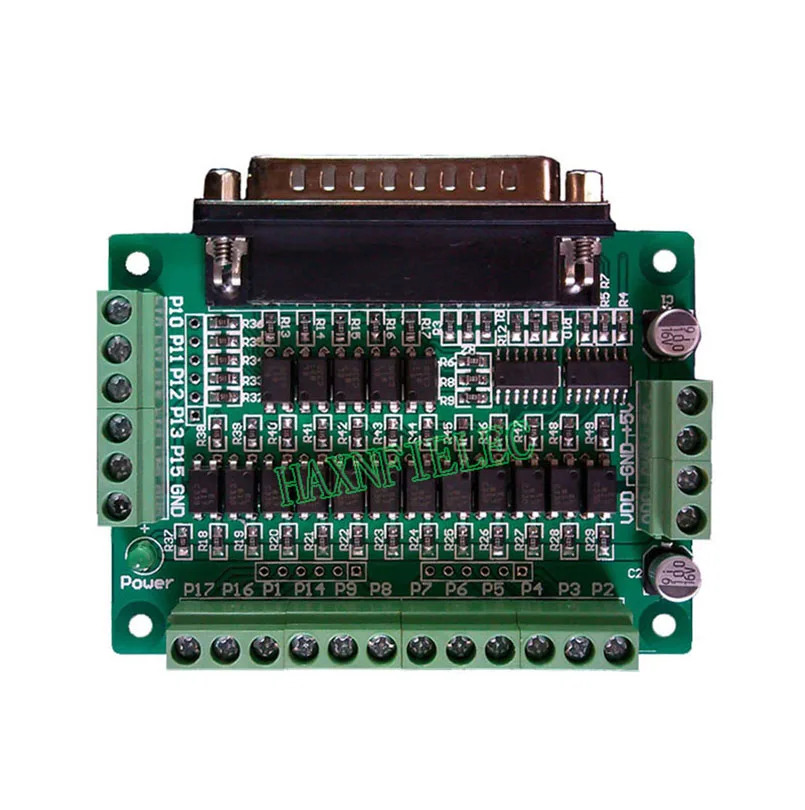

8> Сигналы от портов P1 до P17 интерфейсной платы соответствуют контактам от 1 до 17 сигналов параллельного порта компьютера.Контакты от 18 до 25 параллельного порта являются заземлением источника питания.

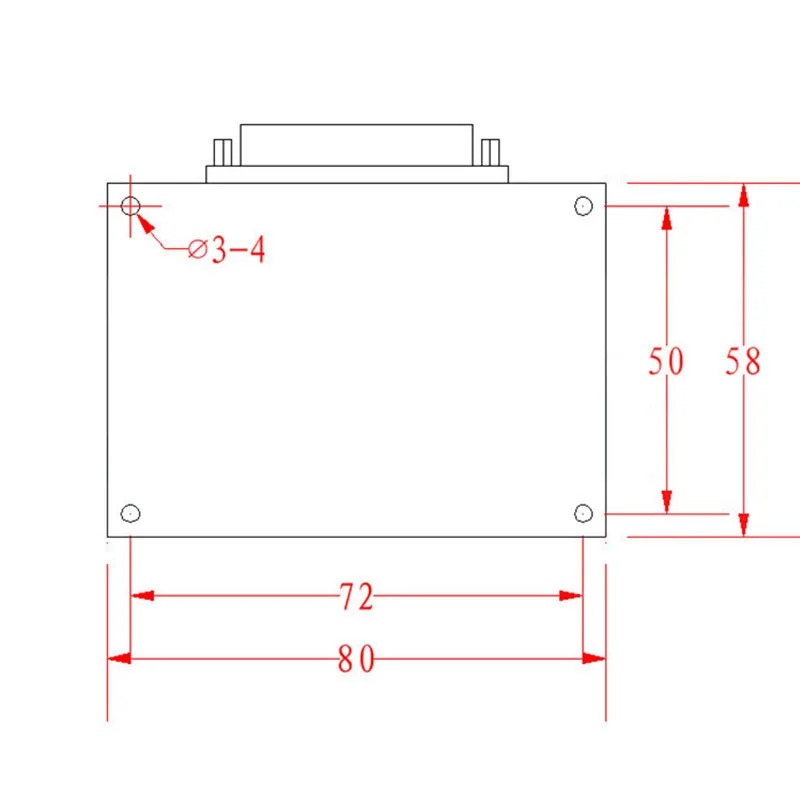

9> Общий размер составляет 80x58 мм, а позиционирующее отверстие — 72x50 мм.

Упаковочный лист:

1 шт. x интерфейсная плата параллельного порта с ЧПУ
